每個人身上都會或多或少的帶有靜電，有的人靜電比較大，有的會比較小。電子廠大部份都是會涉及到電子元器件的。人體平常如能感覺到的靜電電壓為2-4KV以上，通常是由摩擦而產生的。如果我們將我們生活中所帶的靜電和IC元器件接觸，那么幾乎是所有的IC都將會擊壞，如果在工作中沒有得到相應的防護措施，就會生產出一批報廢品。將會給企業帶來巨大的損失。
1、靜電測試儀：是ESD門禁的核心部件，通過測試人體的電阻間接地反映人體的靜電指標，從而確保被測試人佩戴鞋具、腕帶等合格，同時向后續部件輸出信號，用以驅動通道機構。根據中心控制器的分組信號，可以對刷卡人進行手腳均測、只測手只測腳、不需ESD檢測等4種情況的操作。

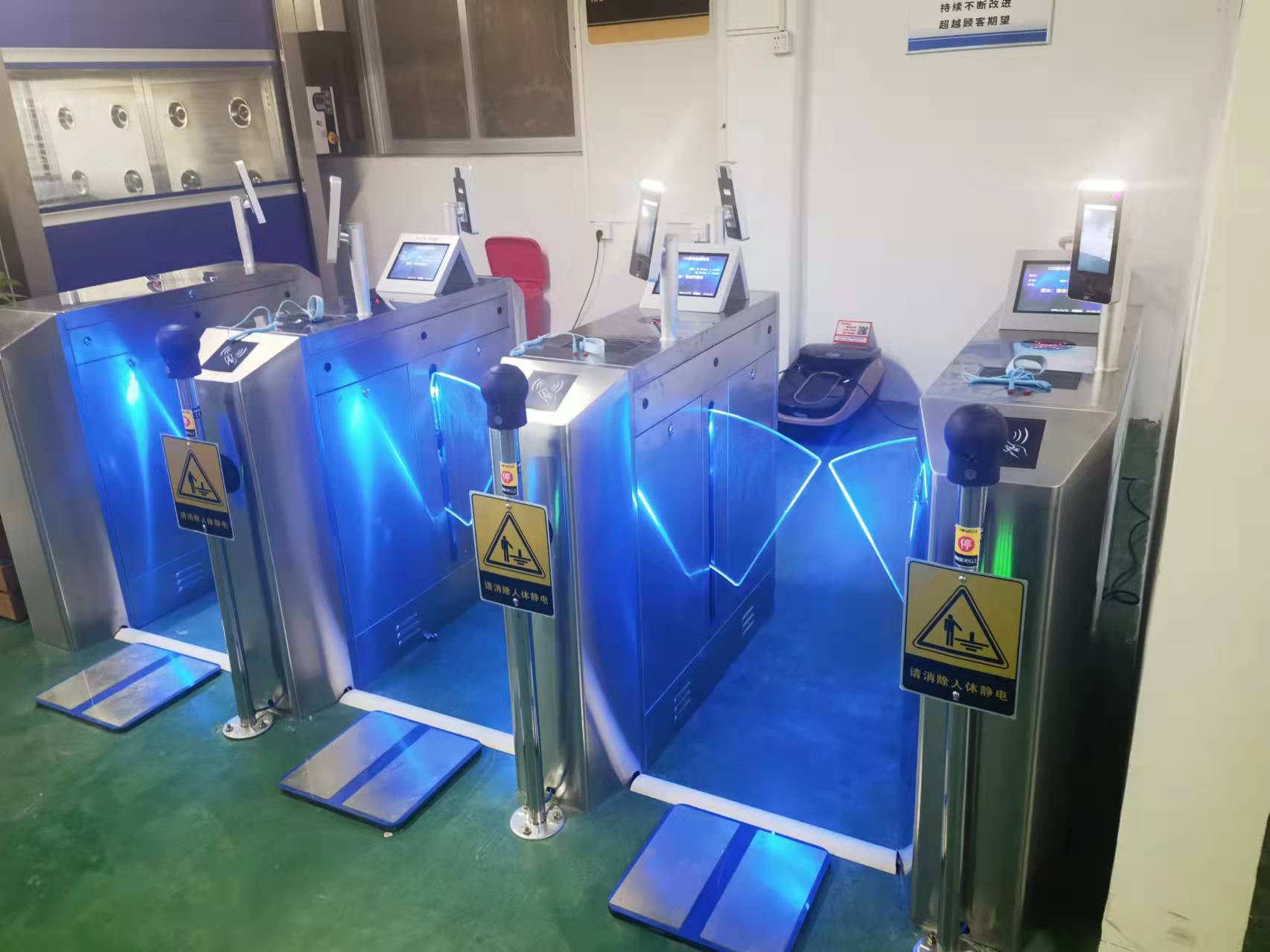

2、三輥閘：三輥閘進入方向配置ESD檢測儀和感應讀卡器，刷卡和靜電檢測合格后可以通行一人。外出方向也配置感應讀卡器以供公司自行設定成雙向通道。出口閘機配置外出感應讀卡器，可設置為刷卡外出，也可設置為自由外出。
3、中心控制器：保存員工資料，根據刷卡信號判定該員工是否允許通過，屬于哪種測試類型，并發送給靜電測試儀，再根據靜電測試儀的輸出信號，驅動三輥閘機構。
4、感應卡讀卡器：接收刷卡信號，傳送至中心控制器進行判別。
5、電源：提供全部機構的供電。
6、遠程通訊器：提供中心控制器與計算機的通訊，完成設置和數據采集。
7、管理計算機：安裝ESD門禁管理軟件。
1.功能特點
ESD門禁系統測試管理軟件技術要求：
1)MSSQLSERVER\MySQL數據庫安全管理：具備MSSQLSERVER\MySQL大型數據庫儲存方式，可多人或多臺計算機聯機管理，每個人的帳戶、密碼、權限可由管理者設置。
2)大系統組網：可同時對100臺以上靜電檢測門禁系統設備進行監控或內部網絡跨廠管理。
3)包含『人員管理』、『系統報表』、『硬件設定』、『10秒實時監看』、『郵件報表』、等多種功能所架構的ESD管理系統。
4)具備遠程管理：采用輕松方便的網頁管理方式，可于任何內部計算機隨時透過網頁(瀏覽器)輸入服務器網址或IP進行各項ESD軟件管理作業，無需于各臺計算機安裝客戶端軟件才能管理。
5)多種測試權限設置：可以設定卡片的權限＆每個員工的測試條件、卡片有效日期..等等。員工與感應卡資料可以批量導入導出。辭職員工支持批量導入刪除。
6)真實阻值數顯記錄：自動將測試結果記錄至軟件，可記錄員工卡號、工號、姓名、日期、時間、手腕帶阻值、左腳鞋具阻值、右腳鞋具阻值、測試結果為成功、失敗或逾時測試等各種狀態紀錄。
7)可綜合條件產生管理者或稽核客戶需要的ESD報表：能依據測試結果、報表種類+各種條件查詢(依起/迄日期、部門、員工數據或者測試結果等綜合條件搜索，來進行查詢作業并產生報表，查詢后的ESD測試報表可excel匯出；
8)自動產生ESD報表：每天可設置不同時段將當時間區段的『測試合格人員』、『測試未通過人員』、等各式ESD管理報表，并且測試結果包含真實阻值。
9)具備前后端入口管制功能:可選項建置分開測試入口與閘機入口管制(例如于更衣室出來墻面設置多套刷卡測試儀，然后于幾分鐘內到達車間入口閘機處刷卡，只要前面測試儀測試合格即可刷卡進入，如此，可以減少閘機建置數量或節省空間)。
10)遠程設定每臺測試儀的阻值標準：管理者可在軟件內遠程設置測試儀的高標、低標、近失效等各種阻值設定。
11)多種軟件語言版本可隨意切換：中文簡體版、中文繁體版或英文版軟件。
12)軟件真實記錄硬件測出阻值：軟件真實按測試儀測出結果記錄阻值，不弄虛作假。軟件記錄及查詢結果時，對于測試結果應顯示左鞋、右鞋、手環實際測試阻抗值。發送Email的ESD報表內容也應顯示測試阻抗值。
13)HR或一卡通連動自動更新人員功能：具備人員更新數據表，可由HR或一卡通系統聯動，將新增人員(注冊)及刪除人員(注銷)丟入ESD軟件人員更新數據表內，由ESD系統軟件自動更新人員(新增或離職注銷)權限到各個ESD控制器。
14)具備系統聯動定制化選項功能：可開放數據表接口定義供其他系統軟件抓取刷卡測試數據做統計應用，或可選項將數據拋到其他系統
ESD門禁系統可以很好的去解決這一類的問題。防靜電車間里都有除靜電設備：防靜電地板,離子風機,防靜電平臺等,若人體參數不合格,比如靜電鞋、腕帶,那么人體積累的靜電就不會釋放到車間里更大代價建設起來的防靜電環境里；對進入廠區就有人員進出電流和電壓的測試，當員工通過靜電儀后，檢測儀器超過一定電阻（750KΩ-100MΩ）,翼閘將會拒絕他們通過，必須刷卡，同時刷卡產生記錄，對可疑人員進行復查或拒絕入車間，對產品的生產，品質有保證的。
1、靜電測試儀：是ESD門禁的核心部件，通過測試人體的電阻間接地反映人體的靜電指標，從而確保被測試人佩戴鞋具、腕帶等合格，同時向后續部件輸出信號，用以驅動通道機構。根據中心控制器的分組信號，可以對刷卡人進行手腳均測、只測手只測腳、不需ESD檢測等4種情況的操作。
2、三輥閘：三輥閘進入方向配置ESD檢測儀和感應讀卡器，刷卡和靜電檢測合格后可以通行一人。外出方向也配置感應讀卡器以供公司自行設定成雙向通道。出口閘機配置外出感應讀卡器，可設置為刷卡外出，也可設置為自由外出。
3、中心控制器：保存員工資料，根據刷卡信號判定該員工是否允許通過，屬于哪種測試類型，并發送給靜電測試儀，再根據靜電測試儀的輸出信號，驅動三輥閘機構。
4、感應卡讀卡器：接收刷卡信號，傳送至中心控制器進行判別。
5、電源：提供全部機構的供電。
6、遠程通訊器：提供中心控制器與計算機的通訊，完成設置和數據采集。
7、管理計算機：安裝ESD門禁管理軟件。
8、服務器：安裝ESD門禁系統數據庫，可以采用公司現有的MicrosoftSQLServer數據庫管理系統。
1.功能特點
ESD門禁系統測試管理軟件技術要求：
1)MSSQLSERVER\MySQL數據庫安全管理：具備MSSQLSERVER\MySQL大型數據庫儲存方式，可多人或多臺計算機聯機管理，每個人的帳戶、密碼、權限可由管理者設置。
2)大系統組網：可同時對100臺以上靜電檢測門禁系統設備進行監控或內部網絡跨廠管理。
3)包含『人員管理』、『系統報表』、『硬件設定』、『10秒實時監看』、『郵件報表』、等多種功能所架構的ESD管理系統。
4)具備遠程管理：采用輕松方便的網頁管理方式，可于任何內部計算機隨時透過網頁(瀏覽器)輸入服務器網址或IP進行各項ESD軟件管理作業，無需于各臺計算機安裝客戶端軟件才能管理。
5)多種測試權限設置：可以設定卡片的權限＆每個員工的測試條件、卡片有效日期..等等。員工與感應卡資料可以批量導入導出。辭職員工支持批量導入刪除。
6)真實阻值數顯記錄：自動將測試結果記錄至軟件，可記錄員工卡號、工號、姓名、日期、時間、手腕帶阻值、左腳鞋具阻值、右腳鞋具阻值、測試結果為成功、失敗或逾時測試等各種狀態紀錄。
7)可綜合條件產生管理者或稽核客戶需要的ESD報表：能依據測試結果、報表種類+各種條件查詢(依起/迄日期、部門、員工數據或者測試結果等綜合條件搜索，來進行查詢作業并產生報表，查詢后的ESD測試報表可excel匯出；
8)自動產生ESD報表：每天可設置不同時段將當時間區段的『測試合格人員』、『測試未通過人員』、等各式ESD管理報表，并且測試結果包含真實阻值。
9)具備前后端入口管制功能:可選項建置分開測試入口與閘機入口管制(例如于更衣室出來墻面設置多套刷卡測試儀，然后于幾分鐘內到達車間入口閘機處刷卡，只要前面測試儀測試合格即可刷卡進入，如此，可以減少閘機建置數量或節省空間)。
10)遠程設定每臺測試儀的阻值標準：管理者可在軟件內遠程設置測試儀的高標、低標、近失效等各種阻值設定。
11)多種軟件語言版本可隨意切換：中文簡體版、中文繁體版或英文版軟件。
12)軟件真實記錄硬件測出阻值：軟件真實按測試儀測出結果記錄阻值，不弄虛作假。軟件記錄及查詢結果時，對于測試結果應顯示左鞋、右鞋、手環實際測試阻抗值。發送Email的ESD報表內容也應顯示測試阻抗值。
13)HR或一卡通連動自動更新人員功能：具備人員更新數據表，可由HR或一卡通系統聯動，將新增人員(注冊)及刪除人員(注銷)丟入ESD軟件人員更新數據表內，由ESD系統軟件自動更新人員(新增或離職注銷)權限到各個ESD控制器。
14)具備系統聯動定制化選項功能：可開放數據表接口定義供其他系統軟件抓取刷卡測試數據做統計應用，或可選項將數據拋到其他系統
